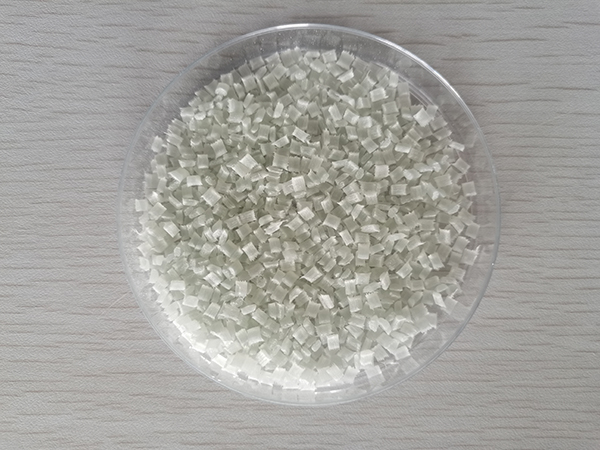

PA610（聚己二酰癸二胺）添加30%玻璃纖維（GF）后，性能會發生**顯著優化**，核心方向是提升剛性、耐熱性、尺寸穩定性，同時保留PA610本身的耐化學性和加工流動性優勢，僅在韌性、耐疲勞性等方面有小幅犧牲。以下是具體性能變化及關鍵細節： ### 一、核心性能變化（對比純PA610） | 性能類別 | 變化趨勢 | 具體表現及應用意義 | |----------------|-------------------------|----------------------------------------------------------------------------------| | 力學性能-剛性 | ↑↑（大幅提升） | 拉伸模量從純PA610的1.2-1.5 GPa提升至4.5-5.5 GPa，彎曲模量從1.5-1.8 GPa提升至5.0-6.0 GPa；<br>可替代部分金屬或玻纖增強PA6/PA66，用于承受結構應力的部件（如支架、殼體）。 | | 力學性能-強度 | ↑（明顯提升） | 拉伸強度從純PA610的60-70 MPa提升至120-140 MPa，彎曲強度從80-90 MPa提升至160-180 MPa；<br>抗變形能力增強，適合高載荷場景（如機械臂連接件、汽車底盤小零件）。 | | 力學性能-韌性 | ↓（小幅下降） | 缺口沖擊強度從純PA610的5-8 kJ/m²降至3-5 kJ/m²（常溫，Izod），無缺口沖擊強度從30-40 kJ/m²降至20-25 kJ/m²；<br>脆性略增，需避免低溫沖擊場景（可通過添加增韌劑改善）。 | | 耐熱性 | ↑（顯著提升） | 熱變形溫度（HDT，0.45 MPa）從純PA610的60-70℃提升至140-150℃，短期使用溫度可達120-130℃；<br>可用于接近發動機艙、電子設備散熱區等中高溫環境。 | | 尺寸穩定性 | ↑↑（大幅改善） | 吸水率從純PA610的1.5-2.0%（24h，23℃）降至0.8-1.2%，吸水后尺寸變化率從0.5-0.8%降至0.2-0.3%；<br>成型后收縮率從1.2-1.5%降至0.3-0.6%（流動方向），減少翹曲、變形，適合精密零件（如齒輪、傳感器外殼）。 | | 耐化學性 | 基本保持（略有優化） | 仍保留PA610優異的耐油性、耐脂肪族溶劑性，對酸堿的耐受性與純料接近；<br>玻纖增強后抗應力開裂性（ESC）略有提升，適合接觸燃油、潤滑油的場景（如汽車油管接頭）。 | | 加工流動性 | ↓（小幅下降） | 熔體流動速率（MFR）從純PA610的15-25 g/10min（230℃/2.16kg）降至8-12 g/10min；<br>仍可注塑成型，需適當提高模溫（60-80℃）、料溫（230-250℃），避免玻纖團聚導致的表面缺陷。 | | 耐疲勞性 | ↓（小幅下降） | 反復受力下的抗開裂能力略低于純PA610，長期振動場景（如電機支架）需評估使用壽命。 | | 密度 | ↑（明顯增加） | 從純PA610的1.04-1.06 g/cm³增至1.30-1.35 g/cm³，重量比純料重約25%，需平衡輕量化需求。 | | 表面性能 | 變差 | 玻纖外露導致表面粗糙度增加，光澤度下降；<br>需通過模具拋光、添加相容劑或表面涂層改善外觀（如家電外殼需二次加工）。 | ### 二、關鍵優勢：為何選擇30%玻纖增強PA610？ 1. **平衡“剛性+耐化學”**：相比PA66+30%GF，PA610+30%GF的吸水率更低（PA66吸水率約2.5-3.0%），尺寸穩定性更優，且耐油性、耐低溫沖擊（-20℃下韌性優于PA66+30%GF）更突出，適合潮濕或接觸油液的環境。 2. **加工友好性**：相比PA6+30%GF，PA610+30%GF的熱穩定性更好（分解溫度更高），成型時不易產生氣紋、黃變，且玻纖與基體的相容性更優，減少模具磨損。 3. **成本與性能均衡**：30%玻纖含量是“剛性提升-加工成本-韌性保留”的最優區間，若玻纖含量超過40%，流動性會急劇下降，加工難度和模具損耗大幅增加，而剛性提升邊際效應減弱。 ### 三、適用場景與注意事項 #### 1. 典型應用 - 汽車行業：油管接頭、發動機支架、座椅滑軌、輪轂罩支架（利用耐油性、剛性、尺寸穩定）； - 電子電器：傳感器外殼、連接器、變壓器骨架（利用耐熱性、尺寸精度）； - 機械制造：齒輪、軸套、緊固件（利用高強度、耐磨損）； - 家電行業：洗衣機減震器底座、空調壓縮機支架（利用抗變形能力）。 #### 2. 使用注意 - 低溫環境：-40℃以下韌性下降明顯，需添加增韌劑（如EPDM-g-MAH）改性，提升低溫沖擊強度至8-10 kJ/m²； - 模具設計：需增大澆口尺寸、優化流道（避免玻纖取向不均導致的翹曲），模具硬度需≥HRC50（玻纖磨損大）； - 后處理：成型后需進行退火處理（100-120℃，2-4h），釋放內應力，避免后續使用中開裂； - 耐候性：未改性時耐紫外線性能一般，戶外使用需添加炭黑或UV穩定劑，否則易老化變脆。 ### 四、與其他玻纖增強PA的對比參考 | 材料體系 | 拉伸模量（GPa） | 熱變形溫度（℃） | 吸水率（%） | 核心優勢 | 適用場景差異 | |-------------------|-----------------|-----------------|-------------|---------------------------|----------------------------| | PA610+30%GF | 4.5-5.5 | 140-150 | 0.8-1.2 | 尺寸穩定、耐油、低溫韌性好 | 潮濕/油液環境、精密零件 | | PA66+30%GF | 5.0-6.0 | 150-160 | 2.5-3.0 | 剛性更高、耐熱性略優 | 高溫高載荷場景（如發動機缸蓋罩） | | PA6+30%GF | 4.0-5.0 | 130-140 | 2.0-2.5 | 加工流動性好、成本低 | 普通結構件（如家電支架） | | PA1010+30%GF | 4.2-5.2 | 135-145 | 0.6-0.9 | 耐化學性更優、吸水率更低 | 高端耐腐場景（如化工設備零件） | ### 總結 PA610+30%GF的核心價值是**“高剛性+低吸水+耐油+加工友好”**，通過玻纖增強彌補了純PA610剛性不足、尺寸不穩定的短板，同時保留了其獨特的耐化學性優勢，是潮濕、油液環境下中高溫結構件的優選材料。需注意其韌性和表面性能的犧牲，可通過改性（增韌、相容劑）或工藝優化（模具設計、后處理）針對性改善。
PA610（聚己二酰癸二胺）添加 30% 玻璃纖維（GF）后，性能會發生顯著優化，核心方向是提升剛性、耐熱性、尺寸穩定性，同時保留 PA610 本身的耐化學性和加工流動性優勢，僅在韌性、耐疲勞性等方面有小幅犧牲。以下是具體性能變化及關鍵細節：
- 平衡 “剛性 + 耐化學”：相比 PA66+30% GF，PA610+30% GF 的吸水率更低（PA66 吸水率約 2.5-3.0%），尺寸穩定性更優，且耐油性、耐低溫沖擊（-20℃下韌性優于 PA66+30% GF）更突出，適合潮濕或接觸油液的環境。
- 加工友好性：相比 PA6+30% GF，PA610+30% GF 的熱穩定性更好（分解溫度更高），成型時不易產生氣紋、黃變，且玻纖與基體的相容性更優，減少模具磨損。
- 成本與性能均衡：30% 玻纖含量是 “剛性提升 - 加工成本 - 韌性保留” 的最優區間，若玻纖含量超過 40%，流動性會急劇下降，加工難度和模具損耗大幅增加，而剛性提升邊際效應減弱。
- 汽車行業：油管接頭、發動機支架、座椅滑軌、輪轂罩支架（利用耐油性、剛性、尺寸穩定）；
- 電子電器：傳感器外殼、連接器、變壓器骨架（利用耐熱性、尺寸精度）；
- 機械制造：齒輪、軸套、緊固件（利用高強度、耐磨損）；
- 家電行業：洗衣機減震器底座、空調壓縮機支架（利用抗變形能力）。
- 低溫環境：-40℃以下韌性下降明顯，需添加增韌劑（如 EPDM-g-MAH）改性，提升低溫沖擊強度至 8-10 kJ/m²；
- 模具設計：需增大澆口尺寸、優化流道（避免玻纖取向不均導致的翹曲），模具硬度需≥HRC50（玻纖磨損大）；
- 后處理：成型后需進行退火處理（100-120℃，2-4h），釋放內應力，避免后續使用中開裂；
- 耐候性：未改性時耐紫外線性能一般，戶外使用需添加炭黑或 UV 穩定劑，否則易老化變脆。
PA610+30% GF 的核心價值是 ：“高剛性 + 低吸水 + 耐油 + 加工友好”，通過玻纖增強彌補了純 PA610 剛性不足、尺寸不穩定的短板，同時保留了其獨特的耐化學性優勢，是潮濕、油液環境下中高溫結構件的優選材料。需注意其韌性和表面性能的犧牲，可通過改性（增韌、相容劑）或工藝優化（模具設計、后處理）針對性改善。
如果你有PA610添加30%玻璃纖維之后性能如何？需要采購或者有相關問題需要咨詢或者探討，請撥打電話或填加微信：18621317168 我們竭誠為您服務！
