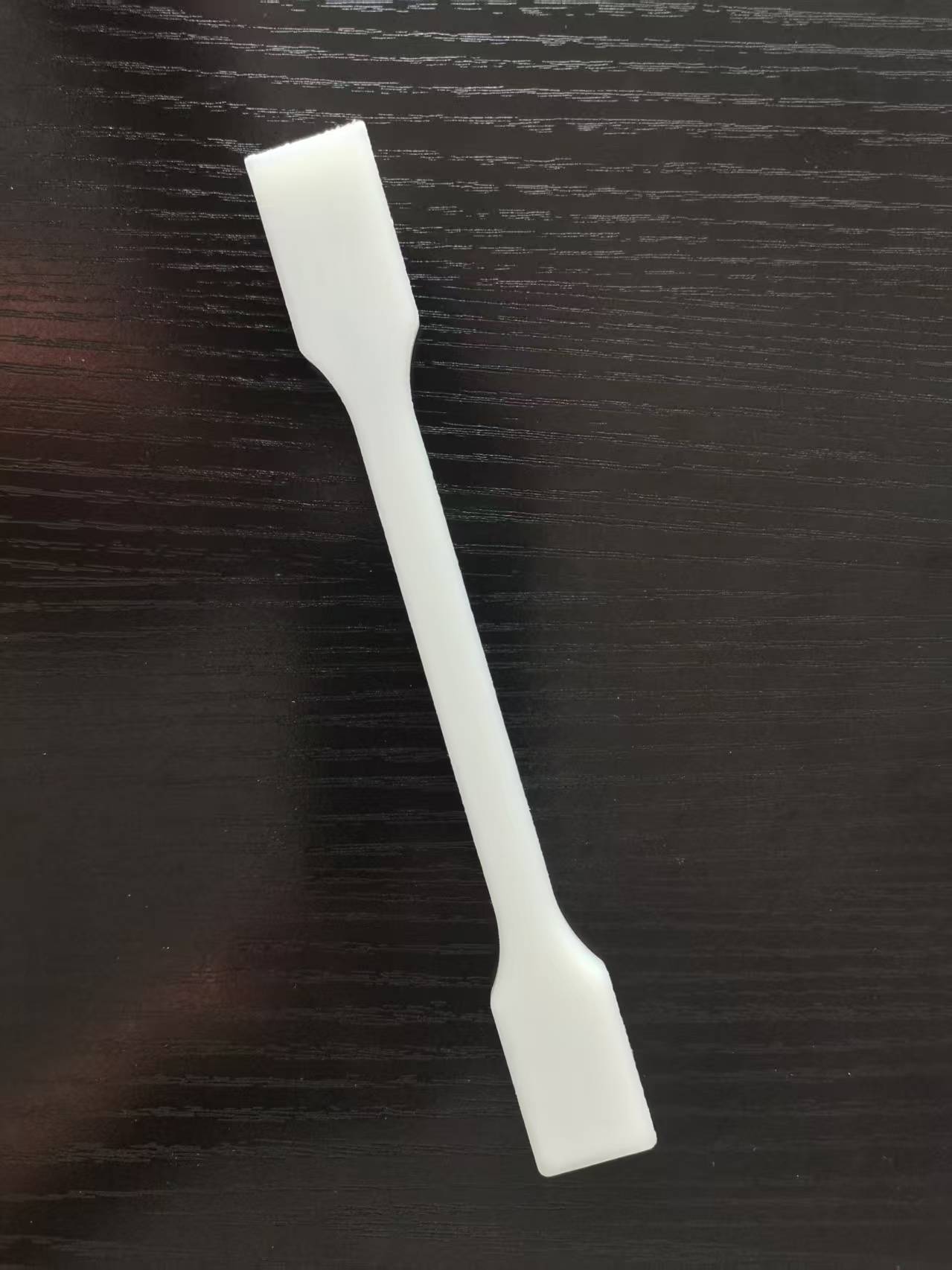

尼龍 PA6（聚己內(nèi)酰胺）發(fā)脆是加工和應用中常見的問題，核心原因集中在分子鏈斷裂、結(jié)晶缺陷、增韌不足、雜質(zhì) / 降解影響四大類。解決需從 “原料選型→配方優(yōu)化→加工工藝→后處理→使用環(huán)境” 全流程排查，以下是具體可落地的解決方案：
先通過簡單測試判斷脆化類型，避免盲目調(diào)整：
- 控制原料含水率：PA6 吸濕性極強，濕料加工時水分會導致分子鏈水解斷裂（“水降解”），直接變脆。
解決方案：加工前必須干燥，標準工藝為 80-100℃/4-6 小時（真空干燥更佳），干燥后含水率需≤0.1%；若原料受潮嚴重，延長干燥時間至 8 小時。
- 選用高粘原料：分子量越高，分子鏈纏結(jié)越強，韌性越好。
選型建議：脆化問題突出時，換用 “高相對粘度” PA6（相對粘度 ηr≥2.8，對應熔指 MFR≤4g/10min），避免使用低粘再生料（再生料分子量分布寬，易脆）。
- 避免雜質(zhì)污染：原料中混入 PE、PP 等不相容塑料，或灰塵、金屬雜質(zhì)，會導致局部應力集中脆裂。
解決方案：清理料筒、螺桿，換料時用純 PA6 料 “洗機”；再生料需過濾雜質(zhì)（加 20-40 目濾網(wǎng)），再生次數(shù)不超過 2 次。
如果原料沒問題，優(yōu)先通過配方調(diào)整提升韌性，分為 “增韌改性” 和 “抗老化防護” 兩類：
PA6 本身韌性一般，需添加增韌劑改善，重點是 “選對增韌劑類型”：
- 普通常溫場景：添加 EPDM-g-MAH（馬來酸酐接枝三元乙丙橡膠） 或 POE-g-MAH（接枝聚烯烴彈性體），添加量 10-20%。
效果：缺口沖擊強度從純 PA6 的 5-10 kJ/m² 提升至 20-50 kJ/m²，斷裂伸長率從 20% 提升至 100% 以上，徹底解決常溫脆化。
- 低溫場景（-20℃/-40℃）：普通 EPDM 增韌劑低溫易結(jié)晶變脆，需換用 耐低溫型增韌劑（如 POE-g-MAH+SEBS-g-MAH 復合，或?qū)Ｓ玫蜏卦鲰g劑），添加量 15-25%。
案例：汽車零部件（如卡扣、油管）在 - 30℃環(huán)境使用，需用 20% POE-g-MAH+5% SEBS-g-MAH 復合增韌，低溫沖擊強度≥15 kJ/m²。
- 玻纖增強 PA6（常見于結(jié)構(gòu)件）：玻纖會讓材料剛性提升但韌性下降，易 “硬脆”，需搭配增韌劑平衡。
配方：玻纖 15-30% + POE-g-MAH 10-15%，同時添加 0.5-1% 玻纖相容劑（如 PA6-g-MAH），避免玻纖外露導致應力集中脆裂。
- 抗水解：潮濕環(huán)境（如衛(wèi)浴、戶外）：添加 碳二亞胺類水解穩(wěn)定劑（如 HMDI 型），添加量 0.5-1.5%，抑制水分導致的分子鏈斷裂；或選用 “抗水解 PA6”（原料本身含抗水解基團）。
- 抗熱氧老化：高溫環(huán)境（如發(fā)動機周邊）：添加 受阻酚類主抗氧劑（如 1010）+ 亞磷酸酯類輔助抗氧劑（如 168），比例 1:2，總添加量 0.3-0.5%，防止高溫下分子鏈氧化降解。
- 抗紫外線：戶外使用：添加 炭黑（2-3%）或苯并三唑類紫外線吸收劑（如 UV-P，0.5-1%），避免紫外線導致的分子鏈斷裂和脆化。
加工過程中 “溫度過高、剪切過強、冷卻不均” 會導致 PA6 脆化，重點調(diào)整以下參數(shù)：
- 成型溫度（注塑為例）：
推薦范圍：料筒前段 230-240℃、中段 240-250℃、后段 220-230℃、噴嘴 240-250℃；
避免：溫度超過 270℃（會導致分子鏈熱降解），或溫度過低（塑化不完全，內(nèi)部有未熔顆粒，易脆裂）。
- 注射工藝：
- 注射速度：不宜過快（尤其是薄壁件），避免剪切應力過大導致分子鏈斷裂，建議中低速（30-50mm/s）；
- 保壓壓力：適中（30-50MPa），保壓時間不宜過長（避免制品內(nèi)應力殘留），一般 3-5 秒；
- 模具溫度：控制在 40-60℃（PA6 結(jié)晶速度快，模溫過低會導致結(jié)晶不均、內(nèi)應力大，脆化；模溫過高會延長冷卻時間，影響效率）。
- 模具設計優(yōu)化（減少應力集中）：
- 避免尖銳棱角：將制品棱角、澆口處的圓角半徑從 R0.5mm 增大至 R1.5-2mm，減少應力集中點；
- 澆口設計：采用扇形澆口或潛伏式澆口，避免直接沖擊型腔導致剪切脆化；
- 排氣優(yōu)化：模具排氣槽深度≥0.03mm，避免困氣導致局部燒焦、脆化。
注塑后的 PA6 制品內(nèi)部殘留內(nèi)應力，會導致存放或使用時脆裂，需進行后處理：
- 水煮處理：將制品放入 70-80℃的熱水中煮 2-4 小時，然后自然冷卻至室溫。
原理：熱水中 PA6 分子鏈緩慢松弛，內(nèi)應力釋放，同時少量吸水（PA6 吸水后韌性提升），避免脆裂。
- 調(diào)濕處理：對于需要穩(wěn)定性能的制品（如電子外殼），可在 23℃、50% 濕度環(huán)境下放置 24-48 小時，讓制品達到平衡吸水率（約 3-4%），提升韌性。
- 避免長期暴露在 高溫（＞100℃）、高濕度、強紫外線 環(huán)境中（如戶外未防護的制品、靠近熱源的零件）；
- 避免接觸 腐蝕性介質(zhì)（如強酸、強堿、有機溶劑），PA6 耐化學性一般，接觸后會發(fā)生溶脹或降解，導致脆化。
- 只加增韌劑不干燥原料：水分導致的降解會抵消增韌效果，再多加增韌劑也沒用；
- 低溫場景用普通 EPDM 增韌劑：低溫下增韌劑本身變脆，反而會讓制品更脆；
- 加工溫度越高越好：PA6 熱穩(wěn)定性一般，超過 270℃會嚴重降解，分子量下降，必然變脆；
- 玻纖添加越多越好：玻纖過量（＞30%）會導致制品 “硬而脆”，沖擊強度大幅下降，需搭配增韌劑平衡。
- 先干燥原料（低成本、見效快）→ 2. 調(diào)整加工工藝（避免降解和應力集中）→ 3. 配方增韌 / 抗老化（核心解決方案）→ 4. 制品后處理（消除內(nèi)應力）→ 5. 優(yōu)化使用環(huán)境（延長壽命）。
如果按照以上步驟調(diào)整后仍存在脆化問題，可進一步檢測原料分子量、制品結(jié)晶度、沖擊強度等指標，精準定位問題（如分子量過低需換原料，結(jié)晶度過高需調(diào)整模溫）。
如果你有關于尼龍PA6脆的問題如何解決？需要采購或者有相關問題需要咨詢或者探討，請撥打電話或填加微信：18621317168 我們竭誠為您服務！
